中厚板超聲波探傷是評價鋼板內部質量的重要手段之一。近十年來，中厚板探傷呈現兩個特點：一是鋼板合同探傷需求越來越大，尤其是管線鋼板、容器板、鍋爐板、Ｚ向船板、風電用板、厚度20mm以上的橋梁板均要求100%保探傷。二是對探傷缺陷的容忍度越來越低，以JB/T4730.3標準修改為NB/T47013.3為標志，將中厚板超聲波探傷缺陷的容忍度進行了顛覆性的改變，由主要控制面積性缺陷改變?yōu)橹饕刂泣c狀缺陷。

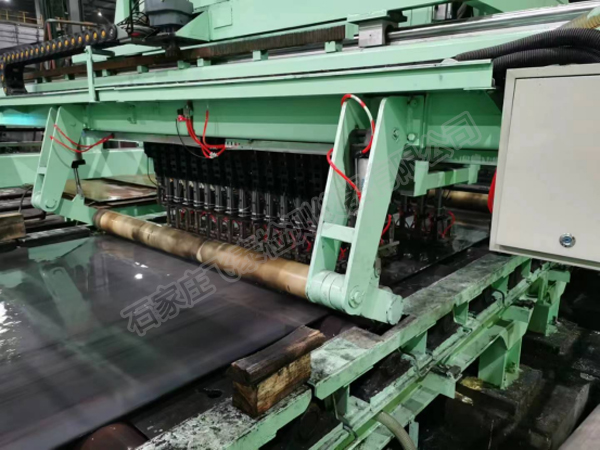

中厚鋼板超聲波探傷設備

鋼板雙側區域缺陷

缺陷區域位于鋼板兩側，距離側邊200～400mm(與坯厚、展寬比有關)。缺陷形態長條狀或密集型點狀，位于厚度1/3至2/3板厚之間，缺陷區域寬度5～20mm左右。超聲反射波高，占寬大，缺陷波不平滑，呈叢簇狀，并伴隨著底波下降或消失，有分層傾向。

缺陷成因：由連鑄坯冷卻三角區導致。連鑄坯的冷卻三角區由于存在三個方向產生柱狀晶的搭橋現象，柱狀晶過度發達，以至造成明顯的柱狀晶穿晶現象，并伴隨偏析物的聚集，經軋制后，成為條狀或鏈狀分層、層狀裂紋類缺陷。

鋼板四邊缺陷

中厚板四邊區域是探傷重點關注的區域，在GB/T2970-2016、NB/T47013.3-2015、EN10160-1999、ISO10893.10-2011等常用標準中均專門提出對四邊區域的加嚴控制。鋼板的四邊通常認為是焊接區域，對此區域的加嚴控制主要基于三方面考慮：一是四邊母材的缺陷影響焊接質量的同時，經焊接冷卻過程中的應力作用會加劇缺陷；二是母材缺陷導致采用超聲斜探頭檢測焊縫時，聲波被母材缺陷隔擋，無法進入焊縫；三是焊縫超聲波探傷靈敏度遠高于母材，缺陷當量容忍度遠低于母材，而焊縫熱影響區及周邊的母材均按焊縫超聲波探傷標準驗收。

四邊區域通常情況下指的是鋼板兩側邊50mm以內，頭尾100mm以內區域。實際影響焊接的母材區域小于這個尺寸。缺陷通常以孤立點狀出現，超聲波波高低，缺陷大多位于厚度1/4位置，部分出現在厚度1/2位置。提高靈敏度15～20dB后出現缺陷周邊區域存在密集型微小缺陷。

缺陷成因：大多由軋制冷卻過程中邊部過冷加劇缺陷。鋼板中的夾雜物群或氫陷阱，在軋制冷卻過程中，邊部過冷，再經矯直等外力作用下產生了微裂紋。

鋼板中部區域缺陷

探傷缺陷位于鋼板中部區域，缺陷形態條狀或片狀，位于厚度1/2左右。超聲反射波較高，并伴隨著底波輕微下降。

缺陷成因：由連鑄坯中心裂紋引發的。在凝固過程中，鑄坯的內部熱量主要向上、下兩個表面?zhèn)鬟f，表面高溫區域下方鑄坯內部的凝固較遲緩，而表面低溫區域下方鑄坯內部的凝固則較快。在凝固的最后階段，鑄坯內部高溫區域還有部分鋼液未凝固，而相鄰低溫區域鋼液凝固已基本完成或接近完成，但仍然不具備足夠的延性以抵抗變形。此時，如果受夾送輥開口度過大等因素影響，鑄坯剩余液相靜壓力膨脹，將相鄰低溫區域凝固剛剛結束或基本結束的部分拉開。由于開裂小，鋼水不能流入補充，因此形成裂紋。生產中心裂紋后，伴隨著疏松、偏析，經軋制后又擴展為點狀密集型分層缺陷。
